Geoinformationssystem - Topobase

Bedingt durch das Auslaufen des GDS-basierten Geoinformationssystems, wurde es notwendig ein Nachfolgesystem einzuführen. Dieses sollte eine moderne Softwarearchitektur aufweisen und sich an aktuelle Standards halten.
Ein DESY-weiter Auswahlprozess ergab eine hybride Lösung, basierend auf dem Geodatenserver Topobase der Firma c-plan, welche inzwischen von der Firma Autodesk übernommen wurde. Die Daten, und zwar sowohl Sach- als auch Geometriedaten, werden im beim DESY ohnehin vorhandenen Datenbanksystem ORACLE gehalten. Als graphische Benutzerschnitstellen dienen die Autodeskprodukte Map (als nativer Client für den aktiven Nutzer, der auch Daten eingibt) oder MapGuide (als Web Client für den Gelegenheitsnutzer, der nur Daten ansehen möchte). Damit ist ein Dreischichtensystem mit austauschbaren Komponenten entstanden. Das System steht seit Ende 2003 zur Verfügung und muss immer noch an die Bedürfnisse angepasst werden.

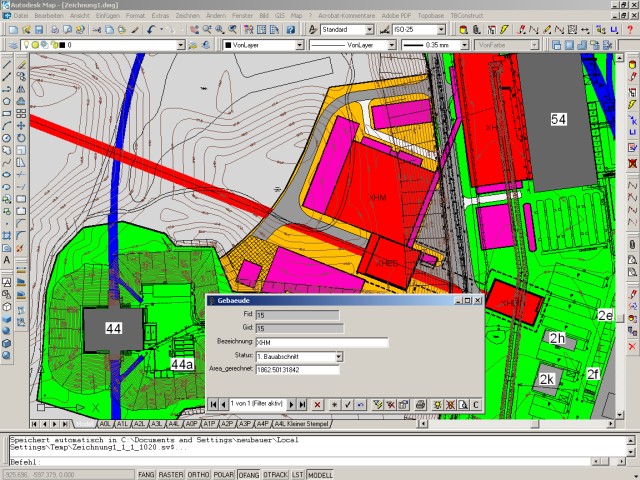

Topobase Screenshot

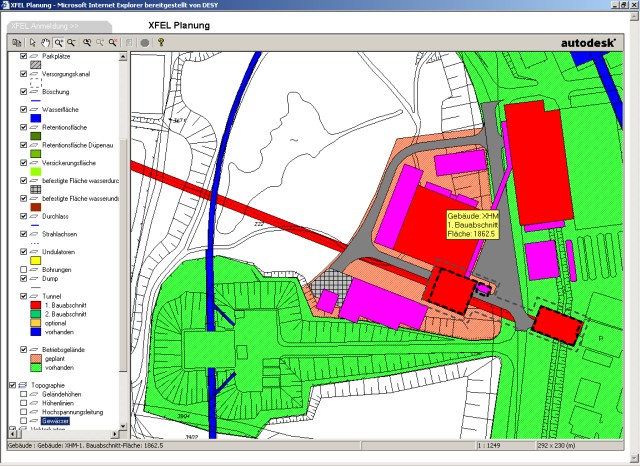

Map-Guide Screenshot

Betrieb

Das DESY Geoinformationssytem ist Teil eines größeren Systems genannt "Geographisches Informations- und Facility Management-System (GIS/FMS)", welches von der Gruppe IPP betrieben wird.
Daher liegt die Verantwortung für den Betrieb des Systems bei IPP und die Verantwortung für die Inhalte bei MEA2. Bei technischen Problemen wenden Sie sich bitte an den IPP CAD Support.
Inhaltliche und spezielle Kartenwünsche werden von MEA2 erfüllt.

Aufbau und Inhalte

Die Daten sind bei Topobase in sogenannten Fachschalen organisiert. Das bedeutet, daß es neben der Grundkarte, welche die allgemeinen topographischen Informationen enthält, weitere Datenbanken gibt. Deren Inhalte können wahlweise allein oder auch gemeinsam mit anderen Daten dargestellt werden. Zur Zeit sind folgende Fachschalen realisiert:

  • Grundkarte mit Höhenangaben
  • Vermessungspunkte
  • XFEL-Planung
  • Beschleunigerkomponenten
  • Kanalkataster (noch nicht produktiv)
  • Freiflächenkataster einschließlich Flurstücke und Bebauungsplan
  • Hallenflächenkataster
  • Umgebungskarten

Weitere Fachschalen für Wasser und Fernwärme sind geplant. Andere Leitungssysteme, wie allgemeine Stromversorgung, Senderstromversorgung und Gas, werden noch ohne spezielle Fachschale in der Grundkarte verwaltet.


Amtliche topographische Karten, Flurkarten oder Orthophotos (entzerrte Luftbilder) können bei Bedarf hinterlegt werden. Für die Nutzung von Rasterdaten, wie z.B. Luftbildern, steht das Programm Autodesk Raster Design in Zusammenarbeit mit dem Tool TB-RasterLoad von c-plan zur Verfügung. Digitale Geländemodelle werden mit dem Autodesk Land Desktop erstellt und verwaltet. Alle diese Programme sind nach vorheriger Freischaltung durch IPP mittels Netinstall unter Windows XP installierbar.

Neben den amtlichen Karten sind auch eine Reihe von Plänen aus verschiedenen DESY Fachabteilungen als gescannte Papierzeichnungen oder AutoCAD Dateien hinterlegbar. Dies sind insbesondere Pläne über Strom-, Wasser- und Fernmeldeleitungen sowie Gebäudegrundrisse.

Im Web stehen folgende Anwendungen zur Verfügung:

  • DESY Grundkarte (einschließlich Leitungen)
  • XFEL-Planung
  • Übersichtskarte Zeuten
  • DESY Magnete

Voraussetzung für die Nutzung ist der Internet Explorer sowie der MapGuide Viewer als Plugin (ebenfalls unter Netinstall).

Die Kartendarstellung aus dem DESY Telefonbuch kommt inzwischen ach aus der Topobase und ist somit Teil des Geoinformationssystems.
